【3D打印开源】4口独立USB快充模块外壳，体积迷你，免螺丝，不干涉USB插头，带散热孔

说明

这是适用于一款非常流行的4口USB充电模块的外壳，这个充电模块在电商平台大量有售。支持4口独立24W快充，体积小巧、用料也相当不错，关键是9块多不到10块钱的价格实在是非常诱人。

开源地址

MakerWorld

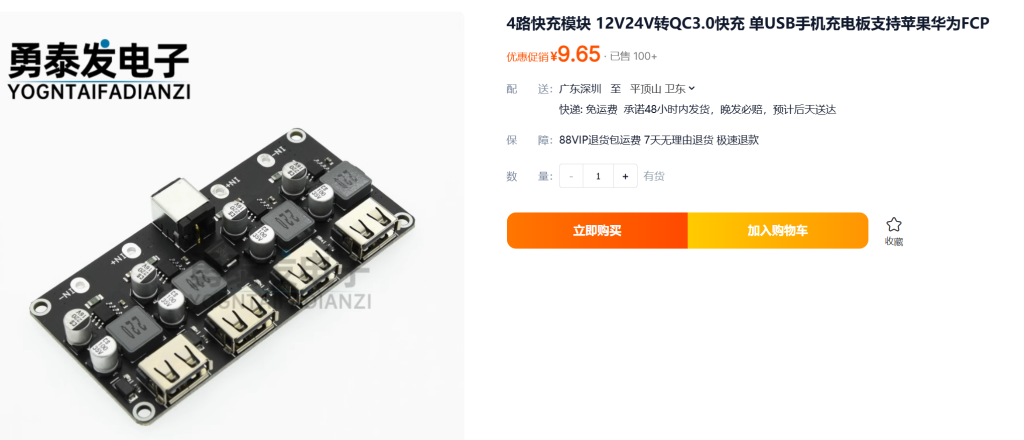

充电模块

淘宝链接

我的需求

家里有太多的充电宝、耳机、儿童玩具N多设备需要充电，让它们全都占用宝贵的大功率PD插口或私有协议的闪充插口十分浪费，99.9%的情况下，24W快充对他们完全足够使用。所以我对于这样的多口充电器有非常强烈的需求。

makerworld有适配的外壳，但是他们和咸鱼上卖的外壳都有同样的问题：1）外壳高出主板USB，会导致一些头比较大的USB设备无法完全插入；2）需要螺丝、螺柱进行装配（会额外增大体积和重量），显得不那么极客，于是我设计了本款外壳。

设计说明

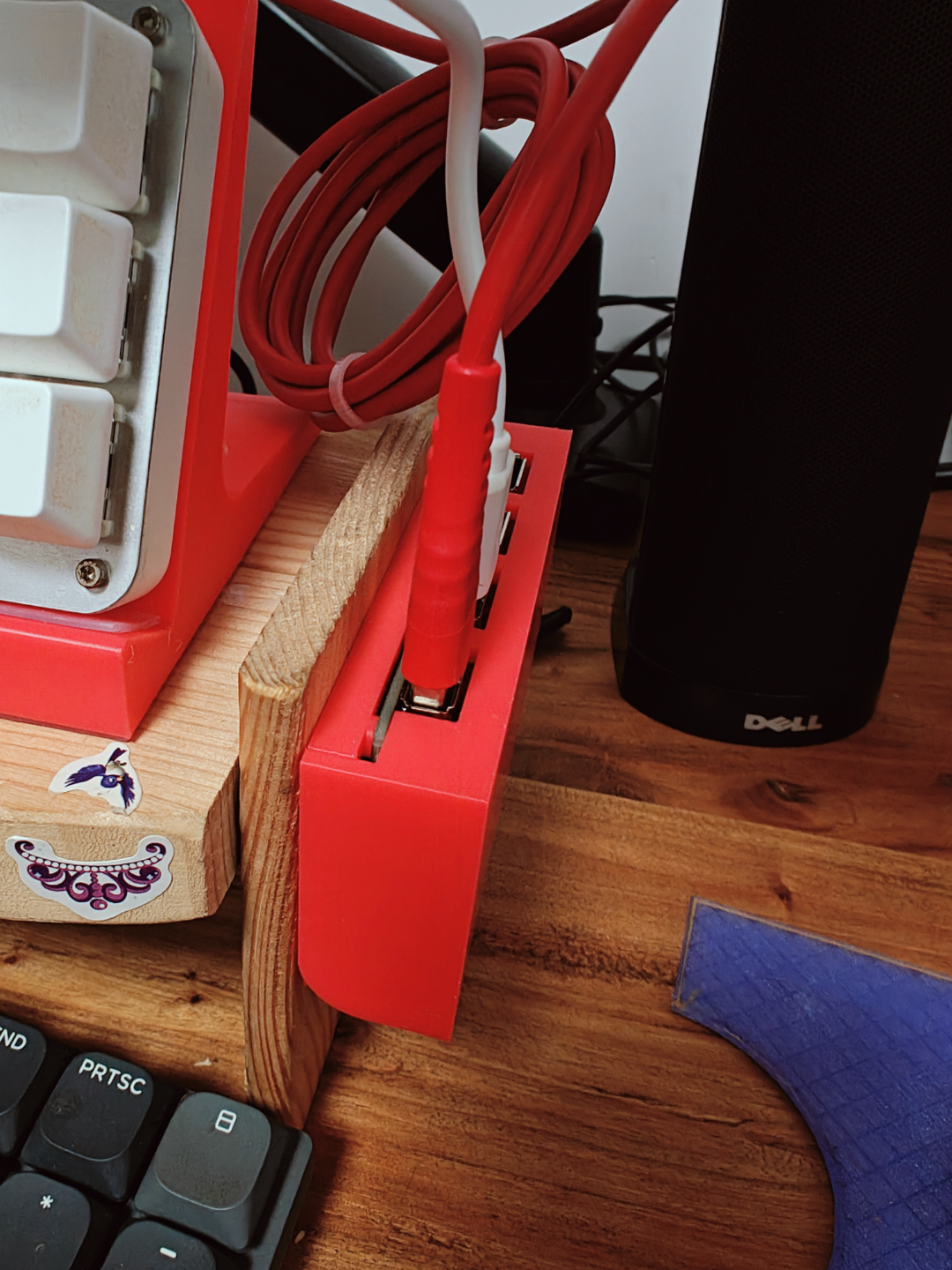

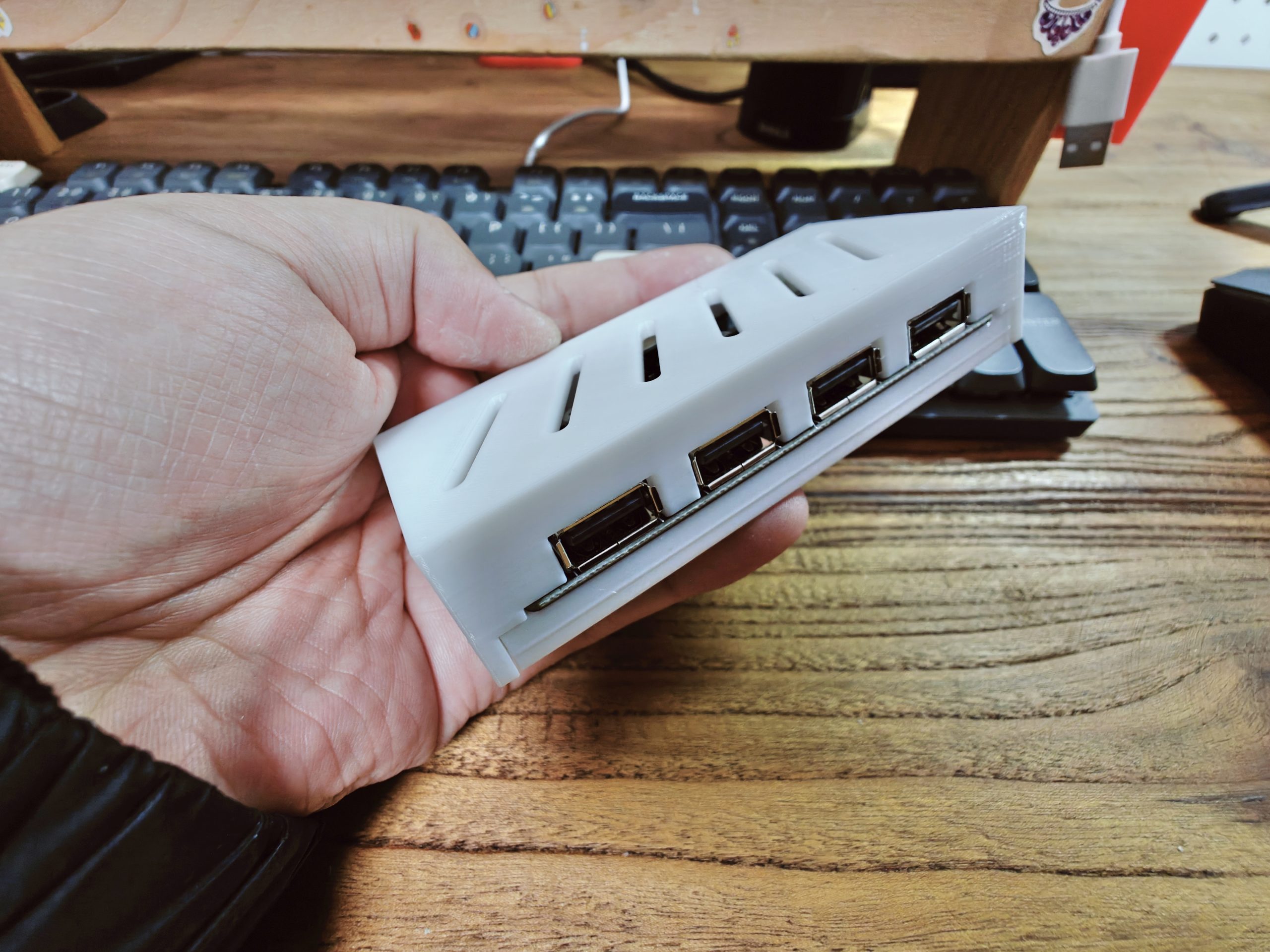

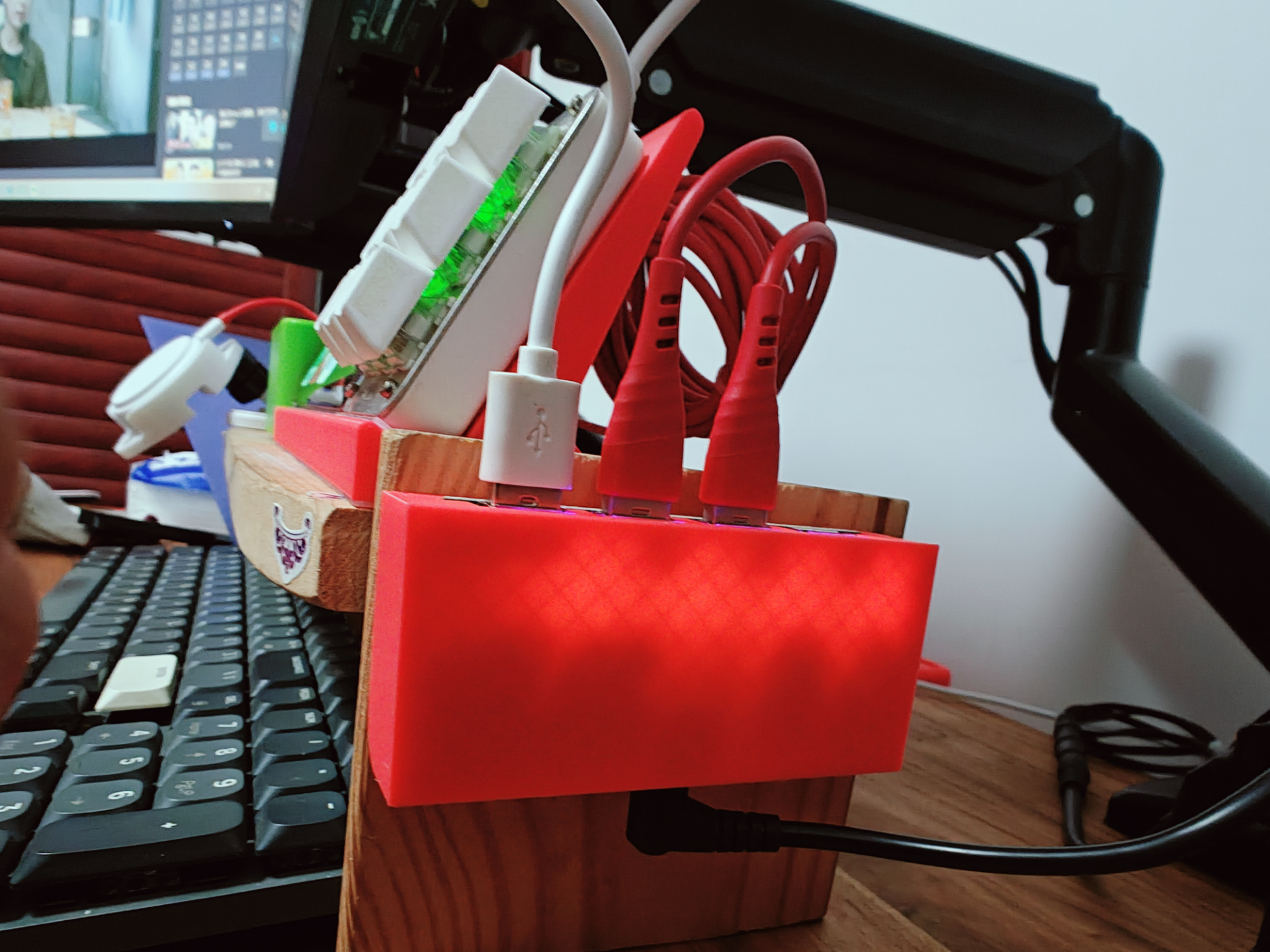

1. 外壳不高出USB口，100%不干涉充电线和用电器

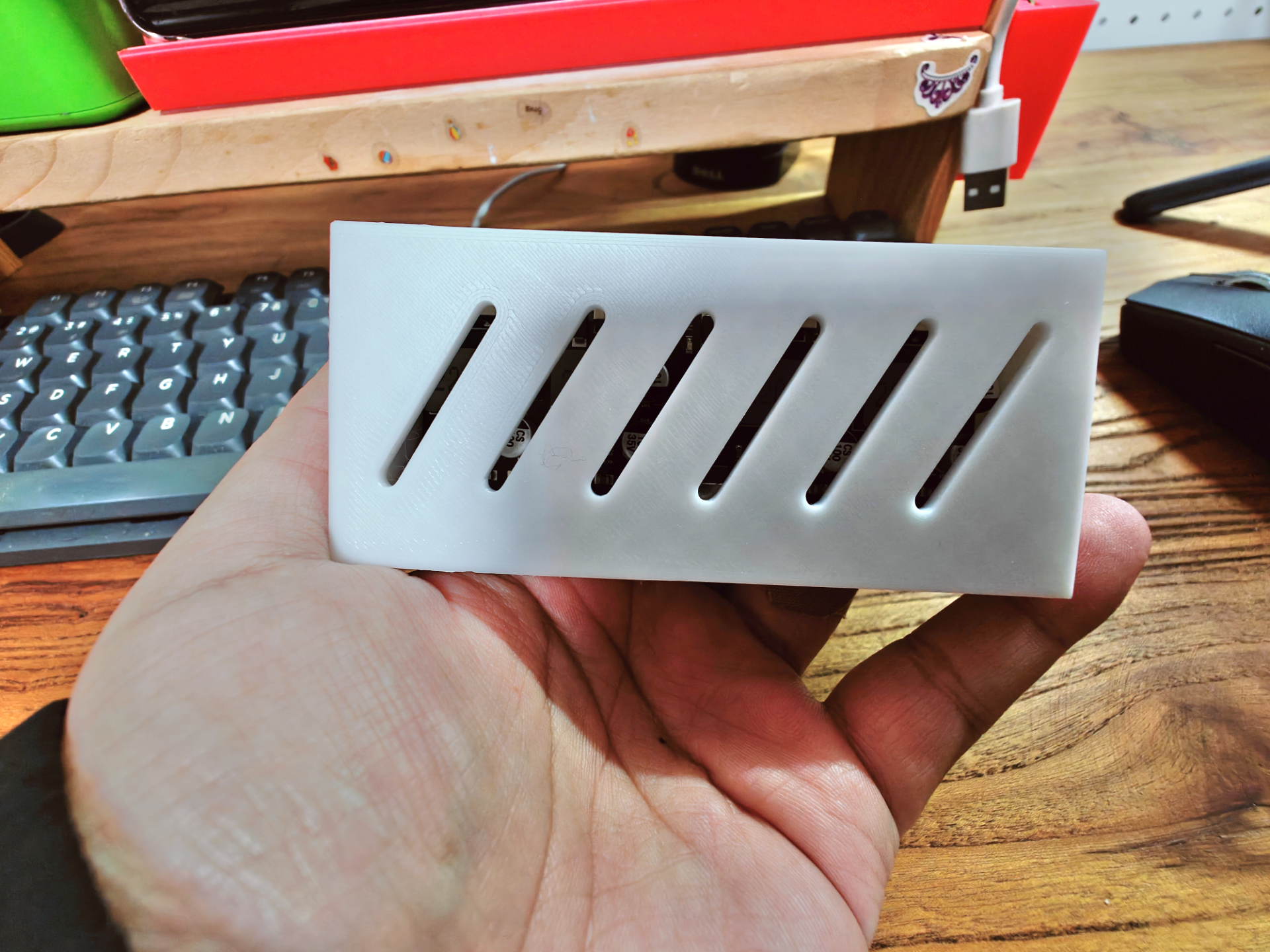

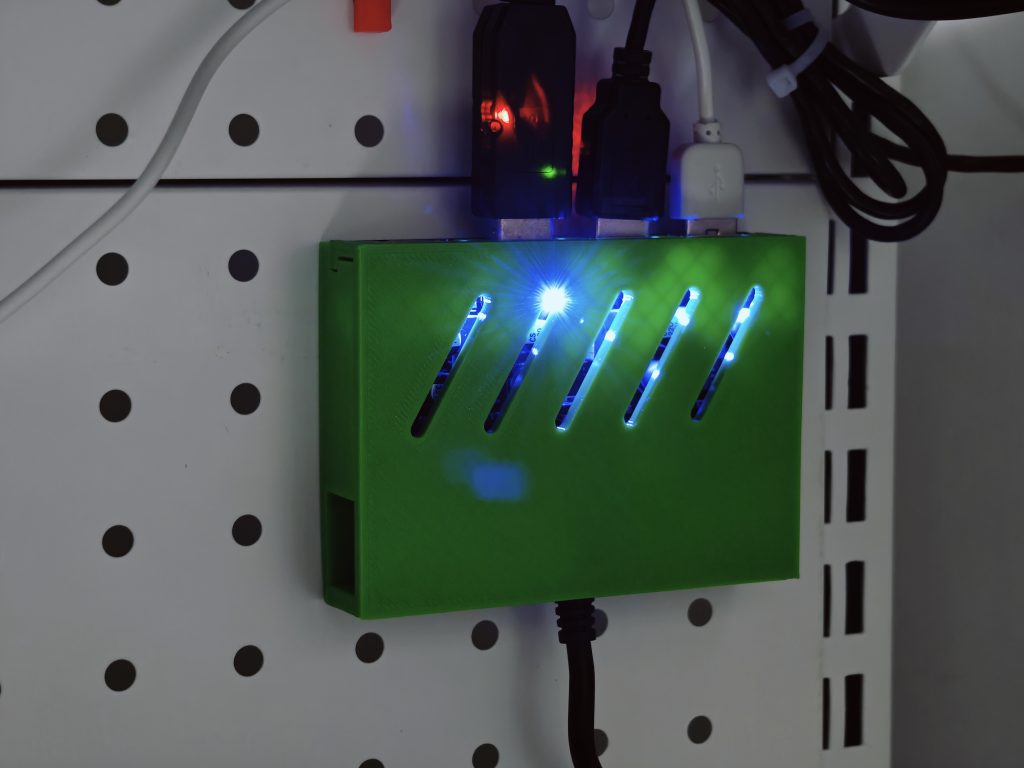

2. 带散热开孔

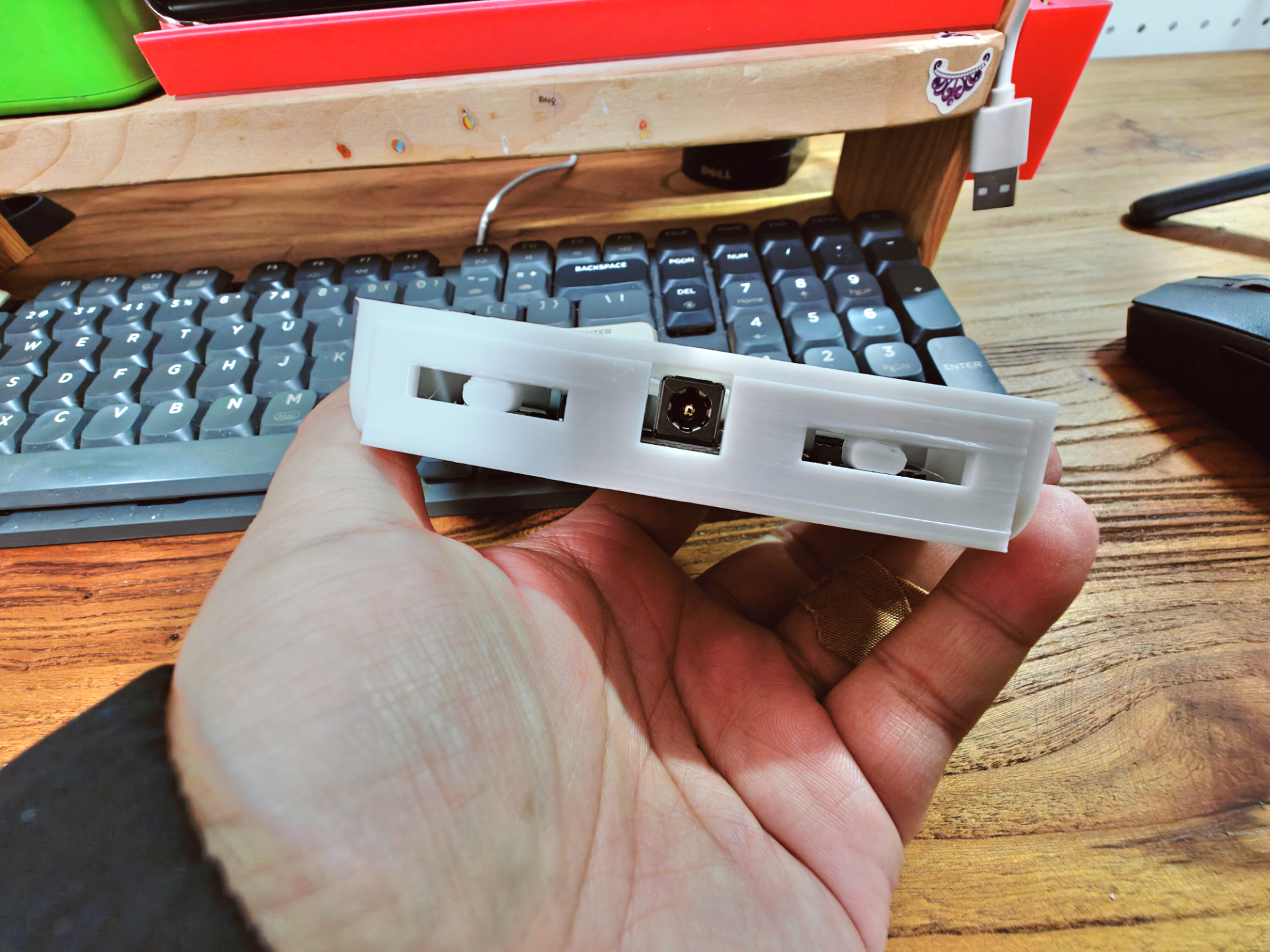

3. 免螺丝装配，精心设计的结构，完全免螺丝装配，且完美限制充电模块在外壳内的各向自由度，不会松动
4. 多次调整尺寸，经确适配主板，外壳严丝合缝
5. 仅需少量支撑

装配说明

视频教程：https://www.bilibili.com/video/BV1oGqwYAEge


衍生版本

基于本款外壳，会衍生出以下若干个版本

1. 【已发布】适配洞洞板的版本，带左右侧出理线槽，方便洞洞板走线。https://makerworld.com.cn/zh/models/722459

2. 【未发布】拓竹A1外挂耗材支架上使用的版本，方便给（补光灯、挤出机散热器、封箱排风扇等）外设做集中供电，使用示例可以看我文章https://www.daxiaamu.com/8352/
3. 【未发布】桌面版本，夹到桌面使用
