低成本DIY转接头,让任意type c数据搭配vooc(dash)充电器都能激活闪充

有一加的小伙伴都知道必须用vooc或dash充电器搭配一加官方的dash数据线才可以激活dash闪充,其他品牌的type c线都不行的。今天这个教程教大家DIY一个转接头,以较低的成本,打造一个通用转接头,使任意type c数据线都能激活dash闪充。这样就省下一笔购买原装数据线的钱了。

原理:

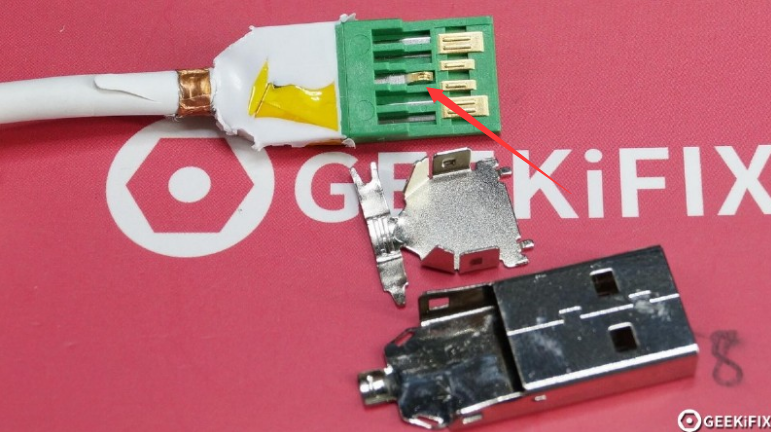

1,激活dash(vooc)的芯片在USB A端,而且是通过专门的一个触脚来激活的,这是其他数据线不能激活vooc(dash)闪充的原因(既没有那个触脚,也没有芯片)

2,vooc和dash原理一样,充电器通用,激活闪充的原理也是一样的

基于以上原理,有了本教程

步骤

1,淘宝买一个vooc数据线,或家里有多余的dash数据线也行
2,micro端剪掉,换成一个USB A母口

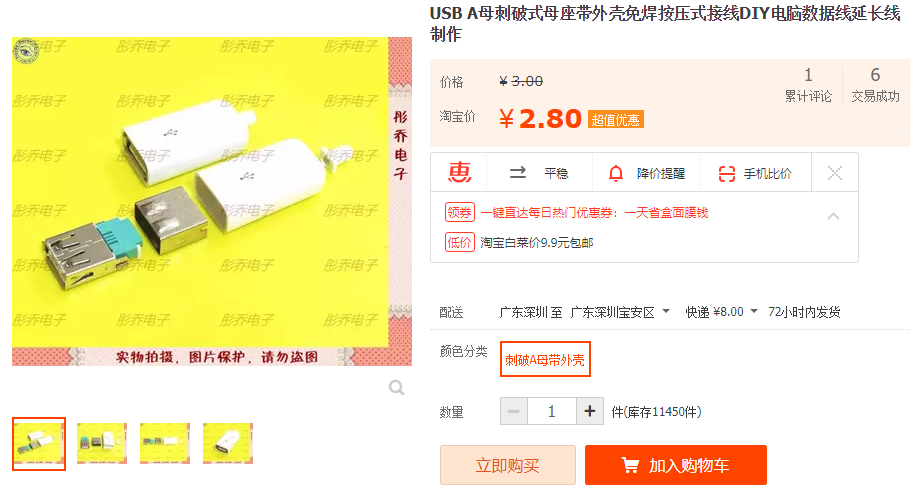

没条件用烙铁的淘宝上可以买刺破式的

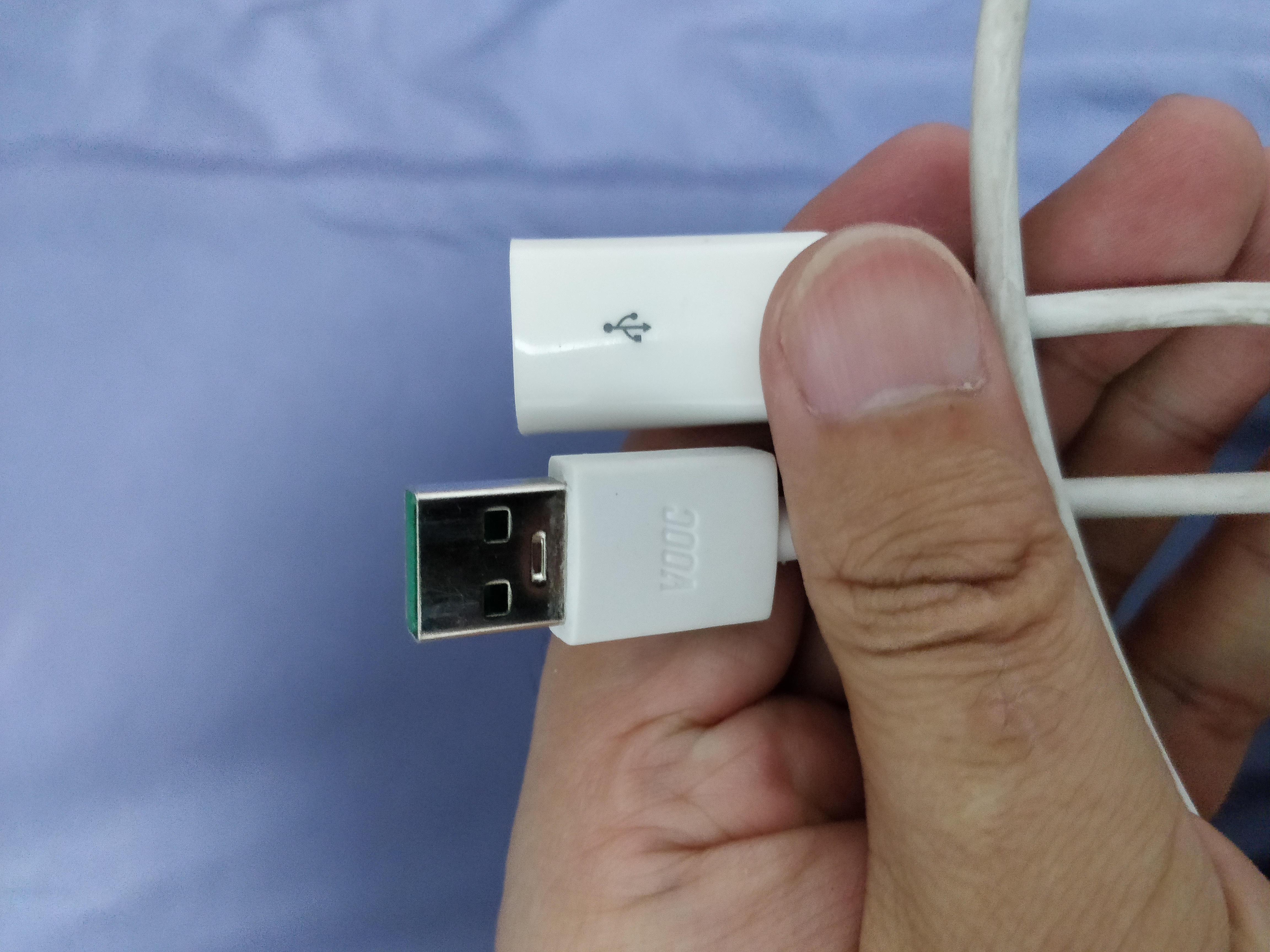

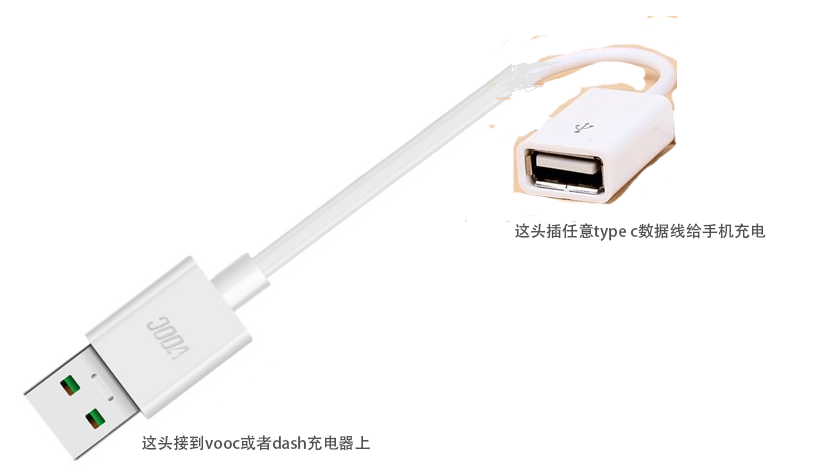

3,完成!成品如图

注意

虽然通过这个方式可以用任何type c数据线给一加5充电,但是考虑到要通过较大电流,还是建议用尽量优质的数据线。最好过流3A以上的。这里推荐华为5A type c以及华硕3A type c。两者的过流能力跟dash原装数据线几乎完全一样,但价格便宜很多很多。


0803更新
卧槽偶然发现油管上有老外在2月份也用类似的思路做了一个转换器,他更粗暴一些,直接将dash数据线的USB A公头剥掉胶,在pcb另一头焊了个USB母头上去。非常硬核!大家可以科学上网过去看一下。不过从他的测试视频来看,充电电流只有3.6A,功率17W左右,达不到20W,这显然是由于接触电阻过大造成的,他应该是用了普通的USB母座,电阻较大。不过仍然远远好过我的那一根,不仅用普通的USB母座,还线长1米,再接一根type c数据线的话,电流就只有2.7A了。不过我当初做这个线也是为了当USB延长线用,没打算用来激活Dash,这是后来才发掘的新功能而已(^_^)下面是毛子的视频。
DASH转换器的细节展示和测试
DASH转换器的测试1
DASH转换器的测试2
